Appareil contrôleur Philips type 4256, vers 1936.
|
|
Un appaeil que je recherchais depuis un certain
temps : le contrôleur universel d'atelier Philips type 4256. Cet appareil date des années 30 (vers 1936, peut être avant) et fut conçu pour les ateliers de dépannage d'alors. La documentation de cet appareil est disponible en téléchargment gratuit ici |
|
|
Appareil universel et précis, permettant des mesures de tension et courants en AC ou en DC, ainsi que des mesures de résistances, de capacités, d'isolement, de consommation. Il peut aussi servir d'alimentation HT stabilisée. Le choix des mesures se fait par un pontet
à 4 broches qui est enfiché dans les trous

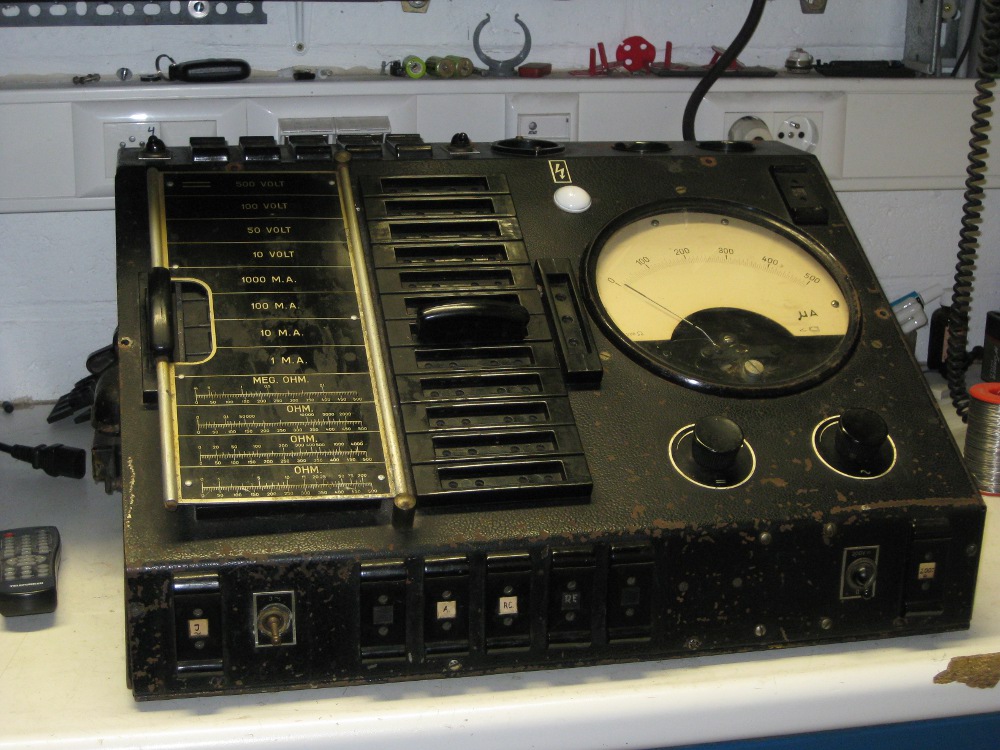

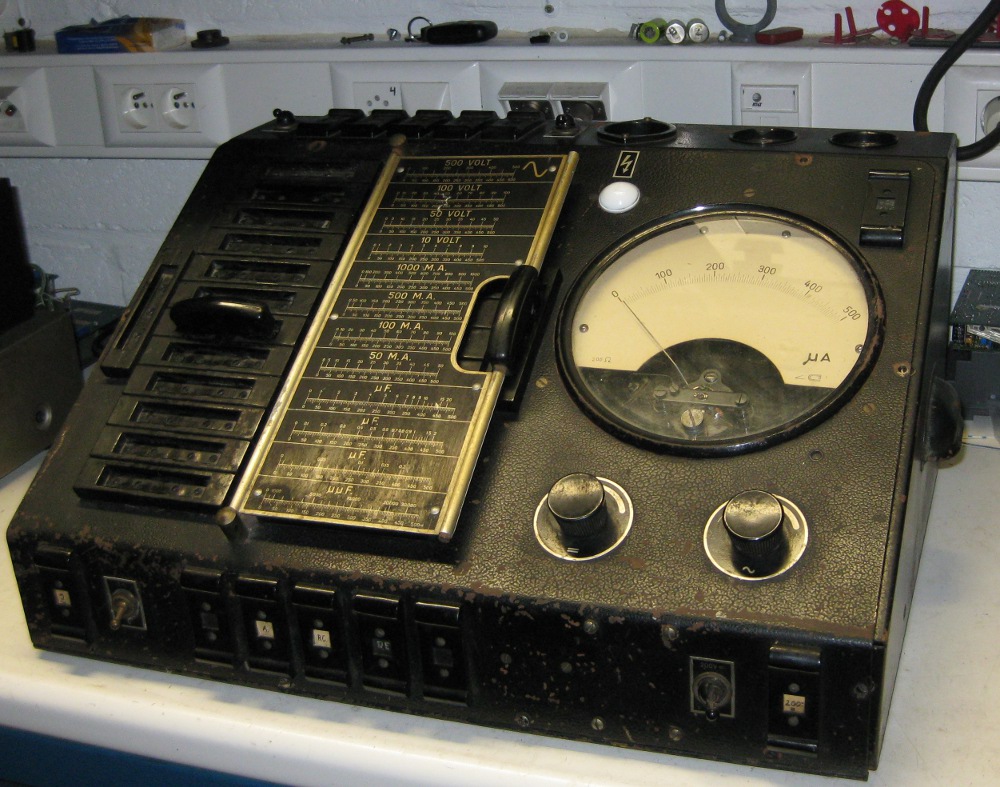

correspondants à la gamme à mesurer. Le panneau
frontal est inversé (comme une page d'un livre) selon le type
de mesure qui doit être réalisée (AC ou DC).
Ingénieux !
|
|
|

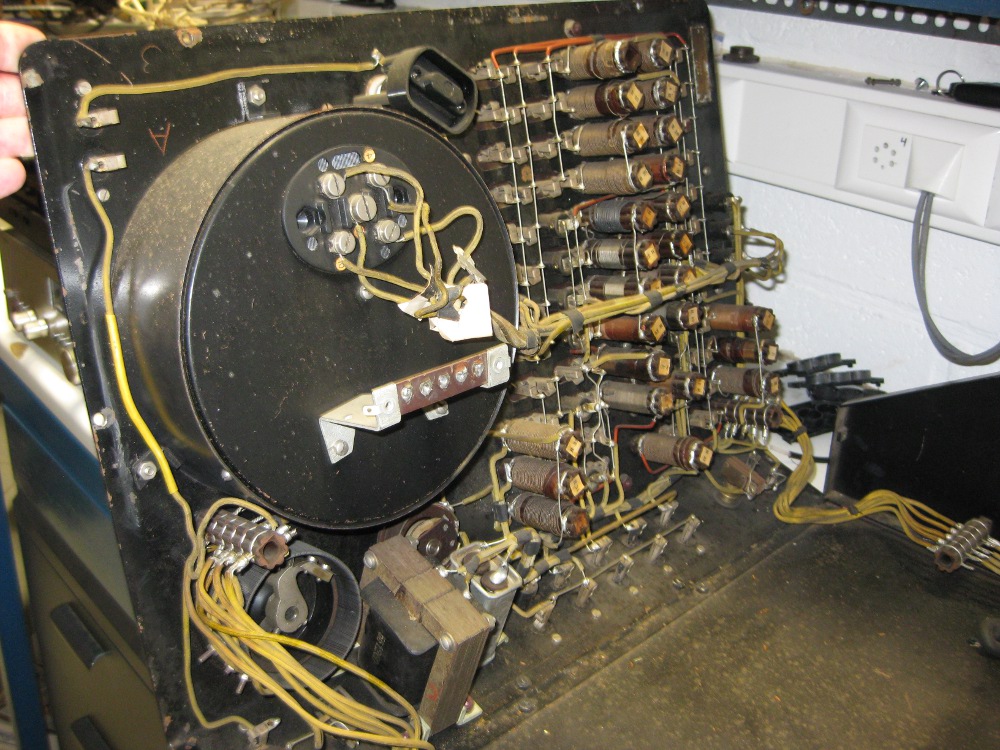

L'intérieur de l'appareil est bien
câblé. Bien sur avec des nappes de conducteurs, système de câblage logique pour l'époque...
|
|
|

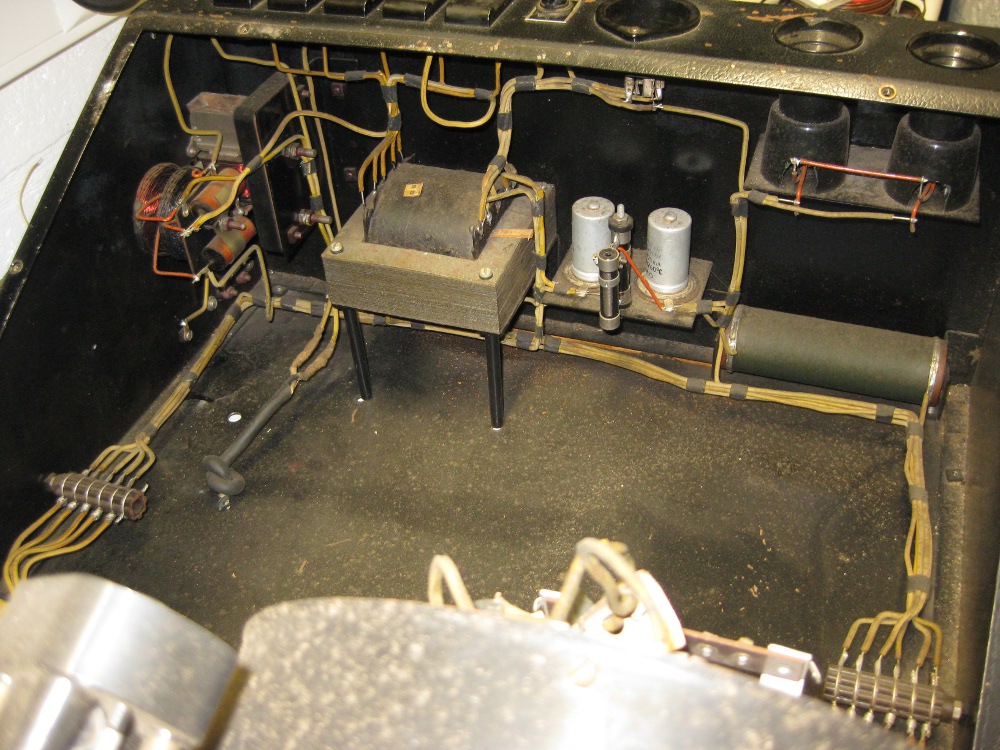

Le côté interne du coffret, avec l'alimentaition et le filtre secteur. Il me reste maintenant à retrouver deux lampes stabilisatrices de type 4376 ou 4377 avec socket E27. La redresseuse prévue est une 1823, qui est dans mon stock... Ces lampes sont montées à l'extérieur du coffret, accessibles. |
